TFT彩屏液晶模块是一款智能型产品，是在汲取了众多客

户的要求和建议下的基础上，开发的一款智能型产品，专用于

显示设备如 : 工业设备、机械设备、仪器仪表设备、电力器

材、监控设备、通讯设备等等。一款众多客户所青睐的TFT彩

屏（液晶模块）智能型产品。

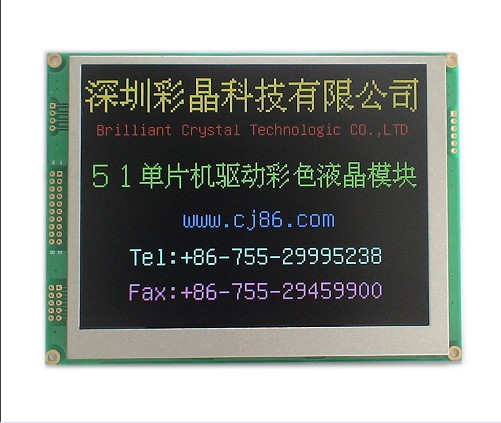

型号: CJT05601BN  5.6寸TFT彩屏（模块）产品详细介绍

显示内容（点阵数）：640×480

外形尺寸/mm（L×W×H）:141×105×10.2

视域尺寸/mm：115.5×87.27

点尺寸/mm：0.0588×0.1764

控制器：专用IC

产品特点:
◆支持MCU接口: 8080/6800系列8bit数据总线
◆支持I2C、3线或4线接口
◆内建768KB DDRMA
◆支持文字和绘图两种混合显示
◆色彩深度: 65K色
◆内建10KB字型ROM（8×16Dots）及支持标准ISO/IEC8859-1/2/3/4
◆支持水平和垂直区域卷动
◆支持外部SPI接口FLASH
◆支持中外多种文字
◆支持字体放大1到4倍
◆支持文字的垂直旋转功能
◆内建2D BTE功能
◆内建几何图形加速绘图引擎
◆内建256个8×16点用户自造图形/字体功能
◆内建脉冲宽度调制（PWM）调节背光亮
◆内建4线触摸屏控制器
◆睡眠模式功能
◆内建4×5的键盘扫描控制器
◆提供文字光标
◆提供32×32pixei的图形光标功能

（1）易开发
（2）大容量Flash(32M),根据需要（带背景播放的另有128M语音FLASH），也可以用更大容量的FLASH
（3）文件方式管理数据
（4）16BIT色彩，显示图像逼真
（5）多页显存（对于800×600/1024×768分辨率有两页，640×480分辨率则有4页）
（6）硬件加速，调入图像快速
（7）集成4线式电阻式触摸屏控制器
（8）高效的PC机开发工具，多数开发工作均可在PC机上完成
（9）针对不同的用途有如下串口选择: USART(3.3VTTL电平），RS485，RS422，RS232（兼容）

本产品5.6寸TFT彩屏液晶模块可以跟51系列等单片机直接连接，编程简单方便。（产品尺寸有3.5寸、4.3寸、5寸、5.6寸、7寸等） http://www.cj86.com
