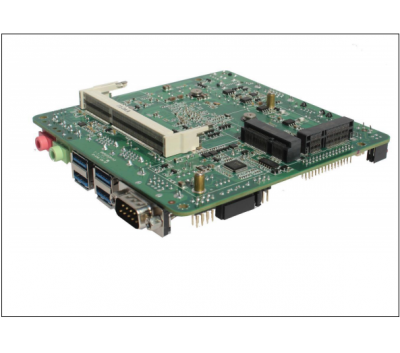

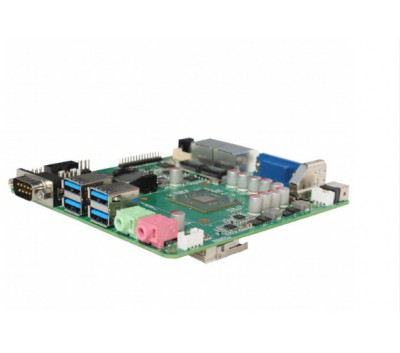

点击图片查看原图
产品细节展示：
主要特点：
规格描述： 英特尔®braswell J3160 低功耗、高性能、高可靠性、12*12 寸嵌入式主板
主要特点：
英特尔 CPU (四核四线程) 6W 英特尔瓾D4000 图形媒体加速器
支持 HDMI+LVDS,HDMI+LVDS,VGA+LVDS 同步或异步显示
4 个 USB3.0, 3 个 USB2.0, 1 个 RS232
1 个全长 Mini-PCIe;1 个全长 Mini-Msata (支持 PCIe 和 USB 设备)
1 个 SATAIII
2 个 Realtek RTL8111F 千兆网卡直流
12V5A 输入
12V5A 输入
|
处理器系统
|
CPU
|
系统 BIOS: AMI BIOS，CMOS 电池
|
|
CPU 封装
|
板载（有无风扇可选）
|
|
|
芯片组
|
英特尔 SOC
|
|
|
BIOS
|
系统 BIOS: AMI BIOS，CMOS 电池
|
|
|
内存
|
技术架构
|
支持 DDR3 SO-DIMM 笔记本内存槽
|
|
容量
|
最大 8GB（可选）
|
|
|
视频
|
图形控制器
|
Intel® HD4000 系列图形媒体加速器
|
|
HDMI
|
最高分辨率 2560*1600@60GHz
|
|
|
LVDS
|
双通道 LVDS
|
|
|
二显支持
|
LVDS+HDMI/LVDS+VGA/VGA+HDMI 同步或异步显示
|
|
|
网络
|
控制器
|
网络 2: REALTEK RTL8111F 千兆网卡
|
|
瑞昱 HD ALC662 音频解码(左右声道 + 麦克风)
|
||
|
Super I/O
|
控制器
|
ITE，支持 1COM
|
|
硬件监测
|
看门狗
|
0-255 秒,提供看门狗例程
|
|
温度侦测
|
支持 CPU/主板/HDD 温度侦测
|
|
|
输入/输出
|
USB3.0
|
4x USB 3.0 PORT
|
|
USB2.0
|
3 个, 兼容 USB2.0 / 1.1，最大支持+5V@1A.
|
|
|
串口
|
Com1 RS232
|
|
|
Mini-PCIE
|
1 个全长 Mini-PCIe 1x 插槽,支持 PCIe 和 USB 设备（可选）
|
|
|
存储
|
SATA
|
标准 1xSATA 接口，外加 SATA HDD 电源座子
|
|
MSATA
|
1个全长Msata1x插槽,支持PCIe和USB设备（可选）
|
|
|
系统
|
wINDOWS
|
WIN7/WIN8/WIN10
|
|
其他
|
Unix/Linux
|
|
|
电源
|
电源类型
|
DC12V5A 输入,5.5*2.5DC 接头
|
|
电源功耗
|
典型功耗: 6W
|
|
|
工作环境
|
工作温度
|
-20°C ~ 60°C
|
|
存储温度
|
-40°C ~ 80°C
|
|
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
|
尺寸
|
120x 120mm
|
铭微科技主板主要应用于：工控机、一体机主板、生物识别、虹膜识别等、无人机控制、智能交通、视频监控、数字标牌、医疗保健仪器、自助终端、通讯设备、电力设备等等领域；欢迎咨询。
