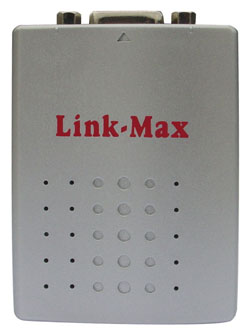

点击图片查看原图
LM-805xNET串口服务器是一款智能协议转换网桥，为RS232/RS485串口到TCP/IP网络之间完成数据转换的通讯接口转换器。提供RS232/RS485终端串口与TCP/IP网络的数据双向透明传输，提供串口转网络功能，RS232/RS485串口转网络的解决方案。可以让串口设备立即联接网络。
这一系列的串口服务器包括RS232转网络口、RS485转串络口和嵌入式的RS232转网络口单元模块。
- LM-8051NET RS232串口网桥/串口设备联网服务器
- LM-8052NET RS485串口网桥/串口设备联网服务器
- LM-8053NET TTL电平三线制串口转网口嵌入式单元板
- LM-205NET 4口RS232串口网桥/串口设备联网服务器
- LM-1008NET 8口RS232串口网桥/串口设备联网服务器
- LM-216NET 16口RS232串口网桥/串口设备联网服务器
- LM-224NET 24口RS232串口网桥/串口设备联网服务器
LM-8051NET RS232/RS485串口网桥/串口服务器支持TCP Server和TCP Client两种工作模式，前者为监听模式，LM-8051NET RS232/RS485串口网桥/串口服务器在设定的端口等待TCP Client的联接请求；后者为主动联接模式，LM-8051NET RS232/RS485串口网桥/串口服务器主动连接其他TCP Server(设定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理层转换。LM-8051NET RS232/RS485串口网桥/串口服务器特别适合小流量的采集系统中数据传输的应用。
LM-8051NET RS232/RS485串口网桥/串口服务器还有一种设置模式，在设置模式下，用户可以利用串口来设置它的参数对它的参数进行设置：关电，用笔尖或大头针回型针从档板的JEB小孔穿过，压住RESET按钮，再开电，等5秒，Power灯快速闪动，松开小针，LM-8051NET RS232/RS485串口网桥/串口服务器进入设置模式，在设置模式下，利用一些简单的命令或Link-Max的串口设置软件，可以查看或修改产品的设置。
产品规格
- 输入电压范围： 可接任意7.5-24V/100mA直流电源，通过电源插座接入
- 微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
- RS232通讯端口： 标准DB9F座，TXD、RXD、GND三线制
- 串口最高速度：115200bps
- 以太网控制器： 采用Realtek RTL8019AS芯片
- 数据传送速率： 网络控制器数据传送速率可编程最高达10Mbit/s
- 状态指示灯： 一个POWER/RS232灯，一个Link/CRS灯
- 以太网通讯接口： 采用RJ45插座，可方便连线
- 协议： ICMP(Ping)、ARP、IP、TCP
- 建议最高帧流量： 300帧/秒
- 参数设置：独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
- 防雷设计：高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
- 工作环境：温度0-70℃、湿度≤90%
- 外型尺寸：50mm(W)×70mm(L)×22mm(H)
- 重量：32g±2g
典型应用
- 单片机上网产品开发
- 数据采集教学应用远程通讯
- 串口转RJ45口网关网桥
- 智能楼宇控制数据、广播系统等双绞线应用系统
- 以太网工业自动化控制系统
订货信息：
- LM-8051NET RS232串口网桥/串口设备联网服务器
- LM-8052NET RS485串口网桥/串口设备联网服务器
- LM-8053NET TTL电平三线制串口转网口嵌入式单元板
- LM-205NET 4口RS232串口网桥/串口设备联网服务器
- LM-1008NET 8口RS232串口网桥/串口设备联网服务器
- LM-216NET 16口RS232串口网桥/串口设备联网服务器
- LM-224NET 24口RS232串口网桥/串口设备联网服务器
