性能可靠，经济实用，应用广泛。 |
|
能够识别任何接触介质如手指（带手套或不带）、笔、信用 |
|
卡等的输入信号。 |
|
引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材 |
| 料电阻值小，柔韧性好。 |
| 线路绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点 |
| 是 Φ 0.035mm，远远领先其它厂商。 |
| 触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材 |
| 料和工艺供选择。 |
| |
|
|
|
|
|
|
型号 |
军工五线触摸屏 |
|
电路等级 |
5VDC，35mA |
|
表面硬度 |
≧3H |
|
透 光 率 |
≧80%±2% |
|
单点寿命 |
大于3500万次 |
|
笔划寿命 |
大于500万次 |
|
触点抖动时间 |
<15ms |
|
分辨率 |
4096*4096 |
|
操作环境 |
温度 |
-10 °C ~+70°C |
|
湿度 |
20%RH ~ 90% RH |
|
储存环境 |
温度 |
-40 °C ~+80°C |
|
湿度 |
10%RH~ 90% RH |
|
线性 |
≦1.5% （特殊需求可<1.0%） |
|
玻璃厚度 |
3.20±0.210mm, 2.20±0.210mm |
|
操作压力 |
10g -100g |
|
玻璃种类 |
化学强化玻璃，普通玻璃 | |
|
|
|
| |
|
|
五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料） |
|
导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路 |
|
的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄膜层被刮伤或损坏，触摸屏也能正 |
|
常工作，所以五线电阻式的使用寿命远比四线式的长。 |
| |
|
|
|
| |
| 机种编号 |
规 格 |
外形尺寸(mm) |
可视区尺寸(mm) |
驱动区尺寸 (mm) |
| MP-1201-IN-W5R-J |
12.1"内置 |
271.27 X 205.74 mm |
252.87 X 191.40 mm |
247.00 X 185.50 mm |
| MP-1501-IN-W5R-J |
15.1"内置 |
332.90 X 248.90 mm |
311.10 X 235.10 mm |
307.10 X 231.10 mm |
| MP-1701-IN-W5R-J |
17.1"内置 |
356.00 X 286.50 mm |
343.00 X 275.50 mm |
337.00 X 269.50 mm |
| MP-1901F-IN-W5R-J |
19.1"内置 |
426.60 X272.10 mm |
414.20 X 261.10 mm |
411.20 X257.30 mm |
| MP-1901-IN-W5R-J |
19.1"内置 |
393.40 X316.65 mm |
380.90 X 305.65 mm |
377.30 X302.05 mm | |
|
|
|

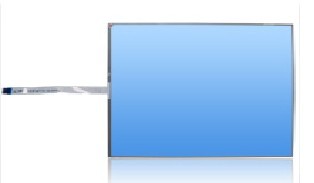

点击图片查看原图
