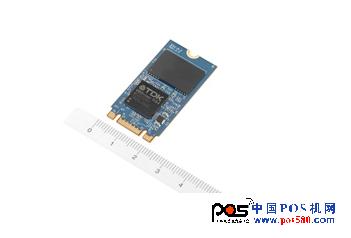

据悉,TDK株式会社(社长:上釜健宏)将于2014年8月开始销售工业用NAND闪存模块SNG4A系列,该系列产品支持M.2插槽、是尺寸约22mm×42mm的小型SSD,通过采用SLC型NAND闪存使容量阵容可扩充至64GByte,并支持串行ATAⅡ。
目前,在消费用途方面M.2作为今后主流的form factor而备受关注,而在工业用途方面,预计M.2的采用也会得到推进。工业用主板所呈现出的趋势是在重视转发速度的同时,更加重视可靠性,许多装置的使用年限都超过了10年。
因此,考虑到喜好长期同一形状的客户的便利性,并发挥公司自行开发SSD控制器IC的优势,TDK将支持M.2形状的SSD纳入了产品阵容,在指令方面可支持到Serial ATA Revision 2.6 Specification,Key ID可支持Key B和Key M。
SNG4A系列通过搭载公司自行开发的GBDriver RS4,配备了受到工业顾客好评的GBDriver断电数据保全算法,使其成为受到工业用户青睐、在应对电源故障方面功能强大的M.2形状SATA Flash Drive。
此外,通过搭载TDK开发的GBDriver RS4,不仅具有Enhanced ECC功能、读取重试功能、自动恢复功能、数据随机化功能、自动刷新功能等旨在提高数据可靠性的功能,通过寿命诊断软件(TDK SMART),还易于进行定量化的寿命管理。
数据安全功能也得到了加强。不仅具有ATA安全功能、AES*1128bit加密功能,还安装了TDK原创安全功能。由于能够将数据加密写入NAND型闪存,因此可防止数据遭到篡改、泄漏,为数据安全提供了强有力的保障。
TDK的工业用M.2形状SSD SNG4A系列,作为工业设备、嵌入设备所需的硬盘驱动器(HDD)、mSATA type SSD的替代产品,是在高速性能、 数据可靠性、存储寿命及数据安全等所有方面都实现了更高水平的SATA闪存驱动器。
另外,在5月14日~16日期间,可在嵌入系统开发技术展(ESEC)的TDK展台上了解到该产品。
主要应用
-- 半导体制造装置、数控机床、序列控制器、PLC(可编程逻辑控制器)、触摸式电脑,嵌入式CPU板等的所有FA设备
-- 自动检票机、自动售票机、月票售票机、列车运行管理系统、自动机票出票机、自动登机设备等所有站务设备
-- 收银机等的POS(Point of Sales)机、便利店/售货亭终端、ATM(自动提款机)等金融结算终端
-- 信息终端和瘦客户机PC、SATA RAID SSD等所有IT设备和云计算系统
-- 汽车导航系统、数字转速表、行驶记录仪、汽车后视监视装置等的所有车载设备
-- 多功能打印机(MFP)、商用投影仪、电话会议系统、电子黑板等所有OA设备
-- 卡拉OK点播机、电子游戏机等所有娱乐设备、游戏设备
-- 数字标牌、电子广告牌和电子POP等广告显示装置
-- 图像诊断装置、血液分析装置、医疗PC、电子病历系统、DNA微阵列合成装置、生化自动分析装置、远程医疗系统和自动护理系统等所有医疗设备、数据分析设备
-- 第四代手机4G数据通信系统(LTE-Advanced/WiMAX2)等所有适用于基站的通信广播设备以及信息系统设备
-- 智能电表、电网通信基础设施、电力设备自动控制系统、各种能源管理系统和楼宇空调系统等所有智能电网设备
-- 生物认证系统、进出入管理系统、监视摄像头等所有安保终端、防盗设备
-- 紧急地震快报系统和家用火灾报警器等所有防灾设备
主要特点和优势
1. 搭载公司自主开发的NAND型闪存控制器IC TDK GBDriver RS4
在左右SSD性能及数据可靠性的存储控制器IC方面采用了TDK自主开发的GBDriver RS4系列。同时,通过对NAND型闪存的最新规格和动向进行考虑并将其反映到控制器设计中,以此提高SSD的性能、确保每一代NAND存储器之间的兼容性,因此能够切实执行工业用途及嵌入用途所需的以同一构成品提供闪盘存储和向上兼容替代品的提案。
2. 高速访问
该产品符合Serial ATA Revision 2.6 Specification标准与规格。可对应SATA Gen.1 (1.5Gbps)、Gen.2 (3.0Gbps)、NCQ指令。为保持高可靠性,虽未搭载DRAM等缓存,却实现了Read 215MByte/sec、Write 95MByte/sec*2。
3. 装备全区域静态负载平衡算法功能
采用TDK独创的全区域静态负载平衡算法,可以测算全存储区域(全区块)的擦写(删除)次数,均等地进行区块的擦写。由于OS等固定区域也定期进行均等化,因此闪存的使用寿命得以飞跃性的延长。同时,还可自由设定静态负载平衡(这种情况下,除静态负载平衡算法的设定区域外,其他区域实施动态负载平衡算法控制)。
4. 加强断电耐受性
通过搭载SSD控制器的对断电独有算法,可有效降低在写入过程中因断电使写入对象外的数据遭到破坏的牵连性错误发生的风险。
5. Enhanced ECC功能
标配71bit/1Kbyte的强力ECC,与此同时面向要求更高可靠性的应用程序,通过使用搭载SSD控制器GBDriver RS4所具有的Enhanced ECC功能,可以把ECC的能力提高到71bit/512Byte(选配)。
6. 读取重试功能
随着NAND闪存的微型化,尤其是MLC闪存,容易出现浮置栅极的电位变化。GBDriver RS4在从闪存读取数据发生ECC错误时,则会改变读取电位,重复进行再读取的动作,尝试读取出正常的数据。
7. 数据随机配置功能
写入数据时,为避免同一数据连续被写入,通过自动将各种不同的数据类型进行随机配置、写入闪存,使写入时不易发生比特错误。
8. 错误修复功能
通过搭载自动恢复功能,可自动修复因反复读取而发生的比特错误(读取干扰错误)。同时,凭借自动刷新功能读出包括不经常读取的区域在内的闪存上的所有数据,根据需要自动进行纠错,因此能够防止由于读取干扰错误、数据保留错误等而发生数据丢失的情况。自动刷新功能在后台进行处理,即便是在纠错过程中,也几乎不会延迟对命令的应答。
9. 安全功能
(1)AES128bit加密功能
通过使用AES128bit加密功能,可自动对数据进行加密,再写入NAND型闪存中,从而可以防止个人信息和机密信息的泄漏或窜改。(选配)
(2)保护功能
该产品由于使用了ATA标准的保护功能,顾客可以自行设定或者解除密码,可安全地存储重要数据。
(3)TDK原创安全功能
通过主机和SSD进行相互验证,能够控制冒充的第三者的访问和响应(需要另签保密协议)。
10. 支持ATA Trim指令
通过ATA Trim指令,可以完全删除数据,因此可安心更换、废弃数据。同时,通过本指令可以删除不必要的数据,可以提高写入效率。
11. 支持SMART指令
使用SMART命令,可获取所有存储区块的擦写(删除)次数,易于掌握闪存的状态,可进行恰当的寿命管理。同时,可无偿使用敝社原创软件。
12. 解决方案支持
TDK自2000年起开始自主开发、销售NAND型闪存控制器GBDriver系列。无论是针对国内顾客还是国外顾客,TDK都充分发挥自主开发技术提供售后技术支持。比如,在嵌入式产品市场强烈需求的FAE(Field Application Engineer)体制、信赖性监控功能方面提供封装支持等。
