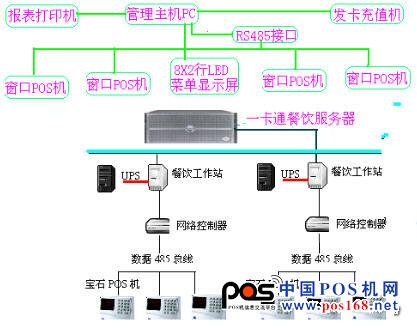

PD系列售饭系统是基于感应式智能卡（Contactless Smart Card）,既射频卡技术和自动控制技术的计算机网络系统。有PC主机、通过RS485接口连接的窗口售饭pos机、运行于PC主机的配套管理软件、与主机相连接的感应式智能卡读写机（充值机）、感应式智能卡和网络连接电缆等组件构成。配置1台标准并行口打印机，用于打印各种记录和报表。建议配置LED菜单显示屏和卡片个人制作设备。系统结构如下图：
用户的就餐人员每人将持有1张感应式智能卡，持卡人在各充值机缴费后即将存款金额写入到后台数据库中；持卡人持卡在各食堂售饭POS机付款结算，系统自动记录每次消费的卡编号和消费金额，上传到管理主机，供统计查询，并自动生成各种报表。
二、PD系列售饭系统构成部件及功能
2.1 系统硬件组成及功能
2.1.1 窗口售饭POS机：识别用户卡片，读取并显示卡中余额，自动进行电子结算，记录交易数据。具体特点如下：
系统中的终端机有两种，一种是消费机，一种是增款机，消费机只减钱，不加钱，增款机可以加钱。所有终端机为双面双排数字显示，能看到本次消费额及帐户余额。
收费终端
识别卡种：射频卡
收费方式：支持3种消费模式
零售模式：普通模式
由操作员输入金额完成扣款。
定价模式：自动扣款模式
每次刷卡从用户帐户中扣去预先定义的金额。
模式2，定义方式
操作员键入数字，可将与数字对应的金额从用户帐户中扣除。
扣 款：可选择扣款帐户
传送：实时/非实时方式网络连接。系统通讯中断时，能转为脱机工作方具有在线接收菜单与黑名单功能。
存贮：可存放3000条以上消费记录。
显示：双面双排数字显示，能察看本次消费额及剩余额。
安全性： 黑名单功能，可存放2400条以上黑名单。由外置UPS供电，无充电情况下可工作4小时以上。刷卡功能鸣叫，空卡、伪卡识别鸣叫。
可扩充性：每台PC主机最大容量可连续接128台POS机。
防冲突性：非接触IC卡中由快速防冲突击制，能防止卡片之间出现数据干扰。
安全可靠：每台POS机都具有特定的密码加密功能，完全可以防止外单位的卡片流通使用。
单机联网两用：可以通过RS485或RS232两种通讯方式联机使用，也可脱机操作，脱机操作时能自动电子结算，存储交易数据，存储量可达8000条记录。
报警功能：使用已挂失的就餐卡或非法卡，本机将自动报警。
数据查询：可随时查看消费明细记录。
多种收费方式：单价式、编号式、标准餐式等多种收费方式。
双面LCD显示：工作人员和消费人员均可查看消费金额及卡中余额。
2.1.2 充值机： 可以进行发卡工作、给就餐卡冲值，读取卡中数据。
2.1.3 RS485接口卡： 将485通讯方式转换为232通讯方式，是系统实现485网络传输的桥梁。
2.1.4 PC主机： 承载、运行系统管理软件。
2.1.5 并口打印机： 打印系统管理软件所生成的报表。如为彩色喷墨和彩色激光打印机，配置扫描仪和数码相机以及切卡机和封塑机，可以自成一 套卡片个人的制作系统。
2.1.6 LED显示屏： 显示菜谱及价格。
2.1.7 感应式智能卡片：电子储值金额载体。
2.2 系统软件功能
射频卡售饭管理系统是整个系统的金融管理中心，它管理整个系统的资金、物流与人流。其中包括对系统流动的卡的发行、回收、注销；资金的分配、汇总、结算；人员的定位、权限的设定等。其主要模块为：
信息系统： 按树型结构建立单位各部门档案，按物理拓扑结构建立营业组档案、卡类 别档案、售饭机档案、终端机档案。
系统管理： 实现系统硬件网络的启动和关闭、系统在实时运行状态下的状态监测、系统的快速恢复及系统管理人员的切换；
帐户管理： 实现对消费帐户的管理，具有帐户查询（可查询个人帐户和按检索条件查询集体帐户状况）、帐户增款取款（软件增款）、补贴发放、消费卡帐户转帐、因错处理、档案变更等功能；
财务报表： 系统提供多种销售状况报表，包括营业销售班报、营业销售日报、营业销售月报、营业销售年报及自定义阶段报表等功能；
 统计分析： 提供系统各项担操作的分项数据统计，包括分项统计、帐目平衡、POS机分布、身份结构分析、用户部门结构分析等功能；自动汇总交易数据，实现金额结算，生成相应报表。
综合设置： 提供系统参数的设置功能。包括服务器设置、系统设置、终端设置、帐户设置、权限设置、操作员设置等功能；
餐卡管理： 完成餐卡的开户、更改、发卡、挂失解挂、注销、补卡、充值、统计等操作。
菜谱管理： 按树型结构制定每餐菜谱。
日常操作： 完成数据采集、终端设置、传黑名单、上传交易记录、上传充值记录、上传新增菜单等日常操作。
系统维护： 提供系统测试及数据备份功能。包括数据保存、数据转换、数据清理、系统调试、数据同步等功能。
三、PD系列售饭系统安装说明
系统布线：本系统POS机信号线建议采用五类网线。为了美观，布线时应综合考虑现场布局尽量布暗线，并且采用工程标准的PVC槽或PVC管，以确保施工质量。电源采用市电AC220V，可就近取电，也可统一布线，布线时需要使用标准电源线。
系统硬件安装：将POS机安置在食堂相应售饭窗口，分别与网线相连，网线一端接在485接口卡，485接口卡另一端由标准的9针串口线与计算机串口相连，并由配套变压器提供DC12V电源。充值机由配套连接线与计算机串口和键盘接口相连，至此硬件安装基本完成。
系统软件安装：本系统软件安装盘为光盘。安装时，插入光盘，用鼠标双击SETUP图标，系统开始自动安装。按屏幕提示输入个人姓名、单位名称、安装路径等信息，单击下一步，系统自动完成安装。
PC主机建议配置：PentiumII400或以上，64M以上内存，10G以上硬盘空间，打印机为标准并口打印机
系统运行平台：Windows’98。
四、PD系列售饭系统功能介绍
分区管理：系统管理软件分为系统管理区、出纳管理区、公用信息区三个相互独立的操作区域，确保系统安全性。
个人密码：系统使用的就餐卡都设有个人密码，可以在任意一台计费终端上由持卡人自行修改。有效地保护持卡人利益。
卡分类管理：就餐卡分为16个特性类别，可分别针对每类卡设定不同的管理费比例或生活补助标准，将就餐人员分类管理，提高管理的科学性。
实时补助：系统在设定的任意时间段内，按规定的补助标准发放个人生活补助， 只需在规定时间段内，在任意一台终端机上使用一次就餐卡即可将补助写入卡中，并生成详细的报表。
租退卡业务：方便管理临时就餐人员，按不同租卡类型收取日租金或月租金。
查询功能：针对持卡人可查询他的消费、纠错、存取款、补助发放等历史记录，以及消费情况曲线图。对于出纳员、管理员、可以方便地查询到详细操作记录和营业报表。系统提供三十余种的各类报表。领导办公室设置联网工作站即可实时动态显示各食堂的营业情况， 随时查询任意数据。
五、PD系列售饭系统特点
实体安全：实体安全指的是组成系统的各个部件的安全，包括系统硬件，应用软件，数据库系统等等。在产品的硬件设计中，充分考虑了本产品将可能会在各种各样复杂的环境下使用，电路
