System

CPU/GPU

板贴Intel^® Ivy Bridge赛扬1037U双核1.8GHz CPU,2M高速缓存/Intel^® HD Graphics 2500显示核心

芯片

Intel^® NM70嵌入式芯片

内存

1×笔记本内存插槽,支持DDR3 1066/1333/1600MHz最大8GB

存储

1×SATA 3.0,1× SATA 2.0,1× mSATA固态硬盘接口

声卡

Realtek ALC662, 支持5.1声道

以太网

2×Realtek RTL8111E网卡芯片,PCI-E总线千兆网卡

1×MINI PCI-E接口，支持无线网络(WIFI)或3G

显示

LVDS+2*VGA(1内置VGA插针)

LVDS

双通道24-bit LVDS, 支持最大分辨率:1920×1200

双显

VGA+LVDS同步/异步双显，VGA+VGA同步/异步双显

COM

6×COM RS-232(COM2,3,4可选带电5V/12V)

USB

8× USB 2.0/1.1(4个在背板IO, 4个板载插针)

背板I / O

DC-IN Jack, PS/2, LPT, COM, VGA, RJ45+USB, RJ45+USB, Mic-in+Line-out

板载I / O

1×LVDS插针,2×VGA插针, 1×前置音频插针

5×COM插针可扩展5个COM RS-232接口

2× USB 2.0/1.1插针可扩展4 USB 2.0/1.1接口

1×8bit GPIO 插针, 1×SIM卡插槽

1×4-pin 直流12V电源输入接口,1× CPU风扇供电插座,1×系统风扇供电插座

2×SATA供电插针,1×前置面板插针,1×蜂鸣器

特殊功能

支持看门狗, 无盘启动, 网络唤醒, 上电开机, 定时开机

Mechanical & Environmental

供电方式

DC 12V

散热方式

风扇散热

尺寸(L×W)

170mm×170mm

工作温度

0~50℃

储存温度

-40~75℃

环境湿度

0~90% 空气湿度,无冷凝

包装清单

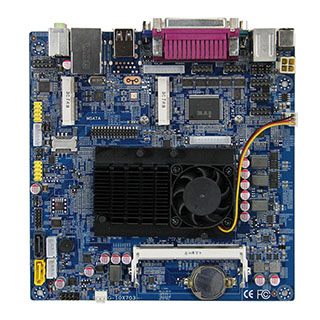

Gm-1037D26-H主板

×1

COM扩展线

×1

驱动光盘

×1

SATA 数据线

×1

I/O 挡板

×1

SATA供电线

×1

应用领域     工控机, 工业平板电脑, 自助终端, 车载电脑, 医疗, 数字标牌, POS收银机等
