独立开发，有自主知识产权。

以性能可靠，操作方便为第一！

符合中国国情、顺应时代潮流、亲和中国人习惯、为基础设施较差的大型农贸批发交易市场量身打造，帮你身经百战打天下。



一、系统构成：

电子称量装置——IC交易结算终端（EX2智能交易计价器）——大型农贸批发交易市场综合管理软件







二、智能交易结算系统网络图：









三、操作流程图：







四、适用范围：

广泛适用于蔬菜、肉类、粮油、果品、禽蛋、水产等农副产品大型批发市场的交易结算管理。



五、系统特点：

1、由软件和硬件两个系统强化对交易双方的约束和控制，避免了交易手续费的人为流失（可兼容传统对手交易方式）；

2、实现IC卡非现金结算（可兼容现金结算），结算快而准，避免点钞和假钞的麻烦；

3、缩短交易流通周期，提高交易场地复用率，减少交易人工支出；

4、现场交易结算、实时传输和实时数据采集，有效地收集、加工和传输信息，提高信息的正确性、及时性和效率性;

5、采用现场总线（PROFIBUS）通讯技术，规避了以太网络线路复杂、成本高、受电缆长度限制、网络负荷较大时（40%）网络传输的不确定性以及抗干扰性能差等问题。

6、EX2交易结算终端的非PC工控性质对农贸批发市场现场交易环境的适应能力强，规避PC机终端设备（或以PC为基础的“一体机”）对温、湿度、灰尘、电磁干扰及计算机病毒等五大因素的局限。

7、操作简单，符合中国人的习惯，没有PC机终端设备（或以PC为基础的“一体机”）那些冗余的复杂开关机操作和维护动作，操作人员培训简易快捷。

8、因为没有PC机终端设备（或以PC为基础的“一体机”）那些复杂的冗余设备，所以运行功耗极小（小于十分之一），可大大减少日常运行开支。因为系统结构上没有冗余软硬件配置，所以可靠性高、维护方便、投资省（约可减少三分之一）。



六、系统采用技术介绍：

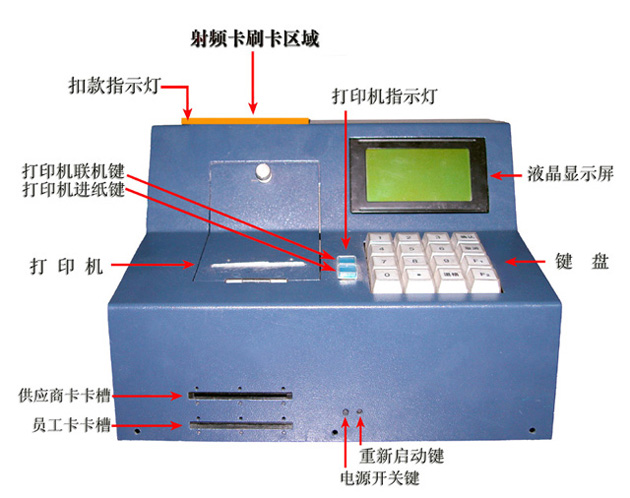

1、采用工业型的单片机专用技术的EX2 智能型交易计价器终端交易设备（实用新型专利证书：ZL03270271X）

大家都知道，工业生产环境与办公室环境相比往往比较恶劣，工业型的单片机技术就是基于工业生产环境开发的，所以具有较强的抵抗各种干扰能力，可以在比较恶劣的生产现场作业。经过长期运行考验，采用工业型的单片机专用技术为使用者量身定做的EX2 大型批发市场 POS机系统与采用PC技术的终端交易设备相比有如下优点：

目前市场上大多采用PC技术终端交易设备(连电子磅秤)，因为是利用现成PC平台，所以软硬件系统的设备与功能冗余太多，例如在软件上需要WINDOWS或其它操作平台及一些防毒、维护等相关软件支持，在硬件上PC本身由机箱电源、主板、CPU、硬盘、光驱、内存、显卡、网卡、显示器、鼠标和键盘等许多设备组成，再加上外接读卡器、打印机等设备，结构比较复杂。因为有太多冗余的软硬件系统需要驱动，所以决定了PC的微处理器必需具备较快的运行时钟。影响设备系统运行的因素不外乎温度、湿度、灰尘及电磁干扰等几大因素。PC系统的微控制器的运行时钟越快，设备对外界的电磁干扰就会越大、抗外界电磁干扰的能力就会越差；所以微控制器的运行时钟越快，对温度、湿度、灰尘及电磁干扰等因素的环境要求就会越高，在工作环境较差的大型批发交易市场中运行就常常会显得力不从心。所以PC方案必然相对故障率高、操作维护要求高、机器功耗大、对操作使用者有较高要求，需进行比较严格的培训，用户投资成本较大。

但是采用单片机方案的EX2 智能型交易计价器终端交易设备（实用新型专利证书：ZL03270271X）是为使用者量身定做的，不存在多余的设备、功能与操作要求，所以其微处理器不需要太快的运行时钟，故有较强的抗干扰能力，操作使用与维护管理简便，几乎没有培训成本。用户投资成本一般可比PC方案节省三分之一。因为设备功耗很小，运行费用约为PC系统的十分之一。根据有关部门预测，采用单片机方案将成为国际商用POS机发展的潮流。

2、采用工业型的现场总线（PROFIBUS）通讯技术。

目前绝大多数PC技术终端交易设备采用了通用的、为办公室应用设计的以太网络 (Ethernet)通讯技术，这种技术不符合工业现场恶劣环境的要求。在工业现场环境中，它的抗干扰性能较差。以太网络采用CSMA/CD碰撞检测方式。 CSMA/CD碰撞检测方式为以太网络上用来解决多台计算机同时传递数据的方法。由于两台计算机同时传递数据时会因电讯碰撞而发生数据的毁损，因此，CSMA/CD协议是当感应到碰撞时， 两台计算机都各自等待一随机的时间，然后再重新尝试传递数据。然而应用此项协议时有两项缺点，一为电缆的长度会受限制，否则感测不到碰撞；另一项则为当使用者增加时，数据碰撞的机率将大大的增加。当网络负荷较大时（40%），网络传输的不确定性不能满足交易现场的实时要求。此外以太网络采用一对一的I/O连线方式，对于大规模I/O系统来说，会形成由接线点造成的不可靠因素。对大范围、大规模I/O的分布式系统来说，需要用大量的电缆、I/O模块及电缆敷设工程费用，提高系统及工程成本。

EX2智能型交易计价器，在通讯上采用的是为工业应用而设计的现场总线（PROFIBUS）技术对用户的好处有：

（1）增强了现场级信息集成能力

现场总线可从现场设备获取大量丰富的信息，能够更好地满足工厂自动化及CIMS系统的信息集成要求。现场总线是数字化通信网络，它不单纯取代4-20mA信号，还可实现设备状态、故障、参数信息传送。系统除完成远程控制外，还可完成远程参数化工作。

（2）开放式、互操作性、互换性、可集成性

不同厂家产品只要使用同一总线标准，就具有互操作性、互换性，因此，设备具有很好的可集成性。系统为开放式，允许其它厂商将自己专长的控制技术，如控制算法、工艺流程等集成到通用系统中去。

（3）系统可靠性高、可维护性好

基于现场总线的自动化监控系统采用总线连接方式替代一对一的I/O连线，对于大规模I/O系统来说，减少了由大量接线点造成的不可靠因素。同时，系统具有现场级设备的在线故障诊断、报警、记录功能，可完成现场设备的远程参数设定、修改等参数化工作，也增强了系统的可维护性。

（4）降低了系统及工程成本

对大范围、大规模I/O的分布式系统来说，省去了大量的电缆、I/O模块及电缆敷设工程费用，降低了系统及工程成本。

3、大型农贸批发市场综合管理软件（计算机软件著作权登记证书：2005SR06400）

    大型农贸批发市场综合管理软件V1.0已被认定为上海市高新技术成果转化项目，该软件系统能与嵌入式终端EX2智能型交易计价器配套后组成交易计价管理系统，可实现农贸批发市场的实时现场交易。经中国科学院上海科技查新咨询中心专家鉴定认为：该项产品填补了国内批发市场同类产品的技术空白，未见其他相同的专利，总体上达到了国际先进水平。

4、采用非接触式IC卡技术

从软件和硬件两个方面加强对交易双方约束、控制，一卡一密的加密方法保证了商品交易的安全性和可靠性。

现场非现金交易结算快捷、准确，避免了点钞和伪钞的麻烦，避免了交易手续费的人为流失，节省大量交易人力，提高场地利用率。
